应用层协议专题

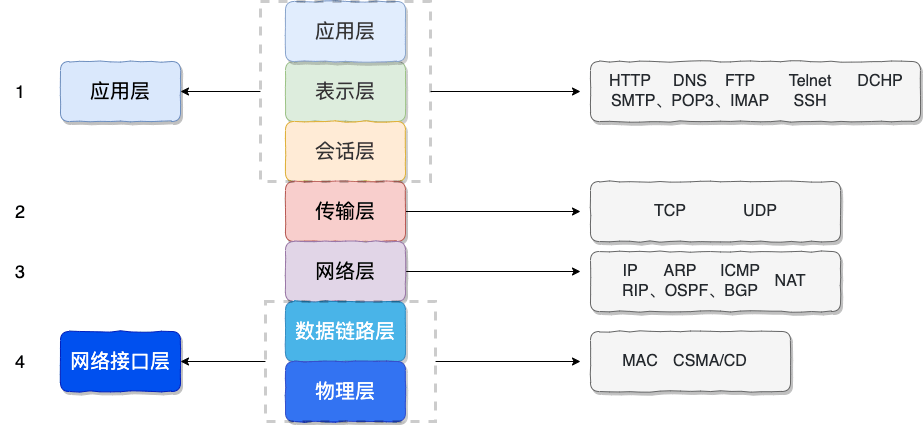

应用层协议

HTTP

超文本传输协议（HTTP，HyperText Transfer Protocol) 是一种用于传输超文本和多媒体内容的协议，主要是为 Web 浏览器与 Web 服务器之间的通信而设计的。当我们使用浏览器浏览网页的时候，我们网页就是通过 HTTP 请求进行加载的。

HTTP 使用客户端-服务器模型，客户端向服务器发送 HTTP Request（请求），服务器响应请求并返回 HTTP Response（响应），整个过程如下图所示。

HTTP 协议基于 TCP 协议，发送 HTTP 请求之前首先要建立 TCP 连接也就是要经历 3 次握手。目前使用的 HTTP 协议大部分都是 1.1。在 1.1 的协议里面，默认是开启了 Keep-Alive 的，这样的话建立的连接就可以在多次请求中被复用了。

另外， HTTP 协议是“无状态”的协议，它无法记录客户端用户的状态，一般我们都是通过 Session 来记录客户端用户的状态。

Websocket：全双工通信协议

WebSocket 是一种基于 TCP 连接的全双工通信协议，即客户端和服务器可以同时发送和接收数据。

WebSocket 协议在 2008 年诞生，2011 年成为国际标准，几乎所有主流较新版本的浏览器都支持该协议。不过，WebSocket 不只能在基于浏览器的应用程序中使用，很多编程语言、框架和服务器都提供了 WebSocket 支持。

WebSocket 协议本质上是应用层的协议，用于弥补 HTTP 协议在持久通信能力上的不足。客户端和服务器仅需一次握手，两者之间就直接可以创建持久性的连接，并进行双向数据传输。

下面是 WebSocket 的常见应用场景：

• 视频弹幕
• 实时消息推送，详见Web 实时消息推送详解这篇文章
• 实时游戏对战
• 多用户协同编辑
• 社交聊天
• ……

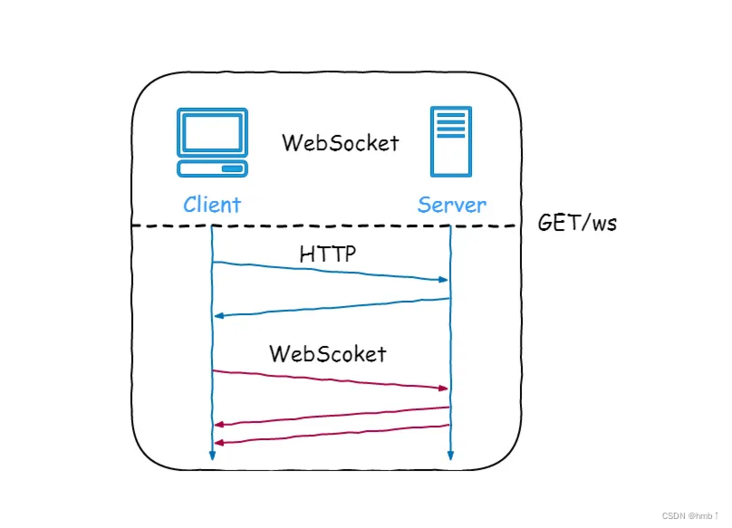

WebSocket 的工作过程可以分为以下几个步骤：

1. 客户端向服务器发送一个 HTTP 请求，请求头中包含 Upgrade: websocket 和 Sec-WebSocket-Key 等字段，表示要求升级协议为 WebSocket；
2. 服务器收到这个请求后，会进行升级协议的操作，如果支持 WebSocket，它将回复一个 HTTP 101 状态码，响应头中包含 ，Connection: Upgrade和 Sec-WebSocket-Accept: xxx 等字段、表示成功升级到 WebSocket 协议。
3. 客户端和服务器之间建立了一个 WebSocket 连接，可以进行双向的数据传输。数据以帧（frames）的形式进行传送，WebSocket 的每条消息可能会被切分成多个数据帧（最小单位）。发送端会将消息切割成多个帧发送给接收端，接收端接收消息帧，并将关联的帧重新组装成完整的消息。
4. 客户端或服务器可以主动发送一个关闭帧，表示要断开连接。另一方收到后，也会回复一个关闭帧，然后双方关闭 TCP 连接。

另外，建立 WebSocket 连接之后，通过心跳机制来保持 WebSocket 连接的稳定性和活跃性。

SMTP

(发送)协议

简单邮件传输(发送)协议（SMTP，Simple Mail Transfer Protocol） 基于 TCP 协议，是一种用于发送电子邮件的协议

注意 ⚠️：接受邮件的协议不是 SMTP 而是 POP3 协议。

SMTP 协议这块涉及的内容比较多，下面这两个问题比较重要：

1. 电子邮件的发送过程
2. 如何判断邮箱是真正存在的？

电子邮件的发送过程？

比如我的邮箱是“dabai@cszhinan.com”，我要向“xiaoma@qq.com”发送邮件，整个过程可以简单分为下面几步：

1. 通过 SMTP 协议，我将我写好的邮件交给 163 邮箱服务器（邮局）。
2. 163 邮箱服务器发现我发送的邮箱是 qq 邮箱，然后它使用 SMTP 协议将我的邮件转发到 qq 邮箱服务器。
3. qq 邮箱服务器接收邮件之后就通知邮箱为“xiaoma@qq.com”的用户来收邮件，然后用户就通过 POP3/IMAP 协议将邮件取出。

如何判断邮箱是真正存在的？

很多场景(比如邮件营销)下面我们需要判断我们要发送的邮箱地址是否真的存在，这个时候我们可以利用 SMTP 协议来检测：

1. 查找邮箱域名对应的 SMTP 服务器地址
2. 尝试与服务器建立连接
3. 连接成功后尝试向需要验证的邮箱发送邮件
4. 根据返回结果判定邮箱地址的真实性

推荐几个在线邮箱是否有效检测工具：

1. https://verify-email.org/
2. http://tool.chacuo.net/mailverify
3. https://www.emailcamel.com/

POP3/IMAP

这两个协议没必要多做阐述，只需要了解 POP3 和 IMAP 两者都是负责邮件接收的协议 即可（二者也是基于 TCP 协议）。另外，需要注意不要将这两者和 SMTP 协议搞混淆了。SMTP 协议只负责邮件的发送，真正负责接收的协议是 POP3/IMAP。

IMAP 协议是比 POP3 更新的协议，它在功能和性能上都更加强大。IMAP 支持邮件搜索、标记、分类、归档等高级功能，而且可以在多个设备之间同步邮件状态。几乎所有现代电子邮件客户端和服务器都支持 IMAP。

FTP

FTP 协议 基于 TCP 协议，是一种用于在计算机之间传输文件的协议，可以屏蔽操作系统和文件存储方式。

FTP 是基于客户—服务器（C/S）模型而设计的，在客户端与 FTP 服务器之间建立两个连接。如果我们要基于 FTP 协议开发一个文件传输的软件的话，首先需要搞清楚 FTP 的原理。关于 FTP 的原理，很多书籍上已经描述的非常详细了：

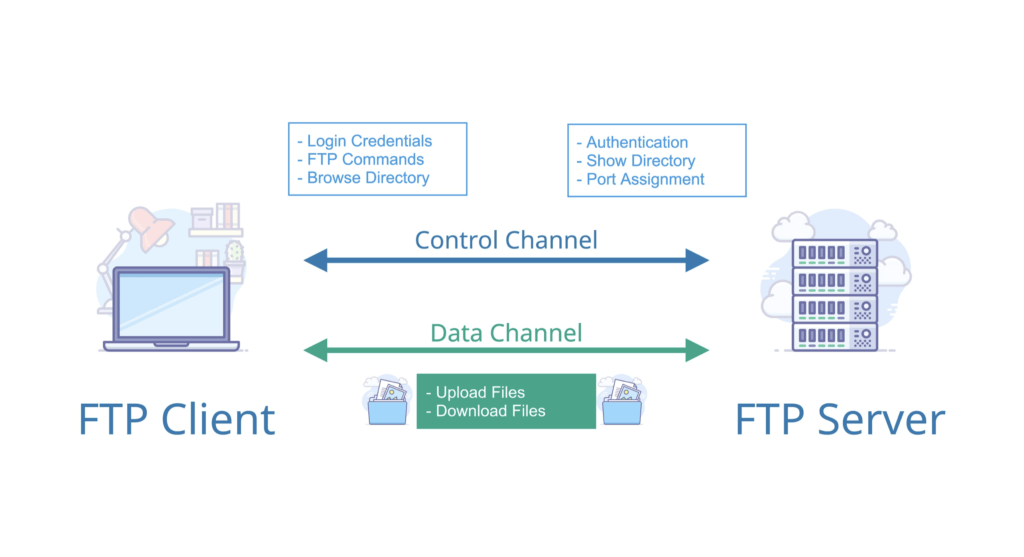

FTP 的独特的优势同时也是与其它客户服务器程序最大的不同点就在于它在两台通信的主机之间使用了两条 TCP 连接（其它客户服务器应用程序一般只有一条 TCP 连接）：

1. 控制连接：用于传送控制信息（命令和响应）
2. 数据连接：用于数据传送；

这种将命令和数据分开传送的思想大大提高了 FTP 的效率。

注意 ⚠️：FTP 是一种不安全的协议，因为它在传输过程中不会对数据进行加密。因此，FTP 传输的文件可能会被窃听或篡改。建议在传输敏感数据时使用更安全的协议，如 SFTP（SSH File Transfer Protocol，一种基于 SSH 协议的安全文件传输协议，用于在网络上安全地传输文件）。

Telnet

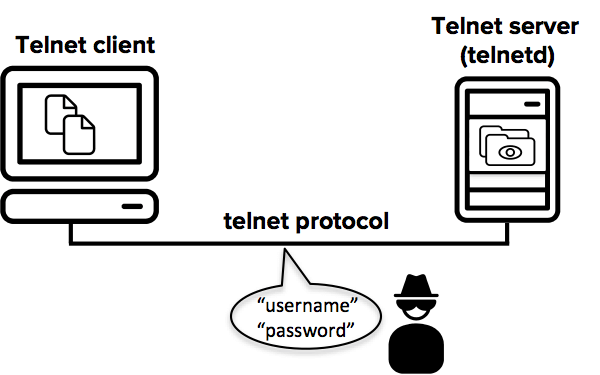

Telnet 协议 基于 TCP 协议，用于通过一个终端登陆到其他服务器。Telnet 协议的最大缺点之一是所有数据（包括用户名和密码）均以明文形式发送，这有潜在的安全风险。这就是为什么如今很少使用 Telnet，而是使用一种称为 SSH 的非常安全的网络传输协议的主要原因。

SSH

SSH（Secure Shell） 基于 TCP 协议，通过加密和认证机制实现安全的访问和文件传输等业务。

SSH 的经典用途是登录到远程电脑中执行命令。除此之外，SSH 也支持隧道协议、端口映射和 X11 连接（允许用户在本地运行远程服务器上的图形应用程序）。借助 SFTP（SSH File Transfer Protocol） 或 SCP（Secure Copy Protocol） 协议，SSH 还可以安全传输文件。

SSH 使用客户端-服务器模型，默认端口是 22。SSH 是一个守护进程，负责实时监听客户端请求，并进行处理。大多数现代操作系统都提供了 SSH。

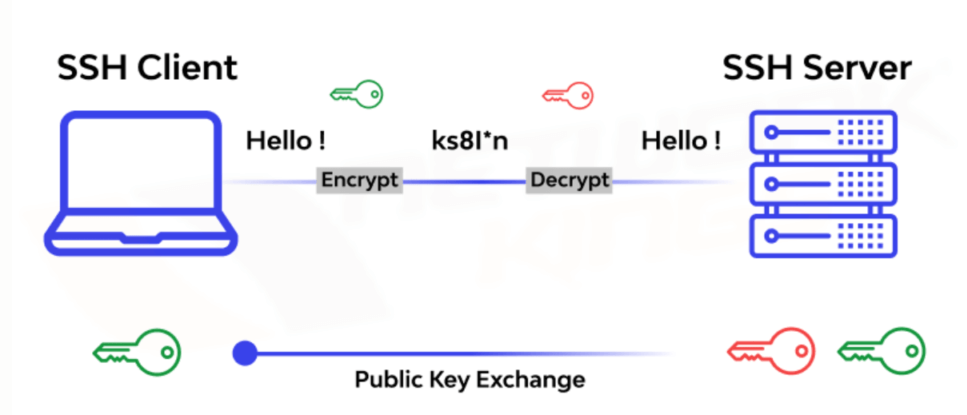

如下图所示，SSH Client（SSH 客户端）和 SSH Server（SSH 服务器）通过公钥交换生成共享的对称加密密钥，用于后续的加密通信。

RTP

RTP（Real-time Transport Protocol，实时传输协议）通常基于 UDP 协议，但也支持 TCP 协议。它提供了端到端的实时传输数据的功能，但不包含资源预留存、不保证实时传输质量，这些功能由 WebRTC 实现。

RTP 协议分为两种子协议：

• RTP（Real-time Transport Protocol，实时传输协议）：传输具有实时特性的数据。
• RTCP（RTP Control Protocol，RTP 控制协议）：提供实时传输过程中的统计信息（如网络延迟、丢包率等），WebRTC 正是根据这些信息处理丢包

DNS

DNS（Domain Name System，域名管理系统）通常基于 UDP 协议（端口 53），用于解决域名和 IP 地址的映射问题。当响应数据超过 UDP 长度限制或进行区域传送时会改用 TCP。

参考

• 《计算机网络自顶向下方法》（第七版）
• RTP 协议介绍:https://mthli.xyz/rtp-introduction/

DNS

DNS（Domain Name System）域名管理系统，是当用户使用浏览器访问网址之后，使用的第一个重要协议。DNS 要解决的是域名和 IP 地址的映射问题。

在实际使用中，有一种情况下，浏览器是可以不必动用 DNS 就可以获知域名和 IP 地址的映射的。浏览器在本地会维护一个hosts列表，一般来说浏览器要先查看要访问的域名是否在hosts列表中，如果有的话，直接提取对应的 IP 地址记录，就好了。如果本地hosts列表内没有域名-IP 对应记录的话，那么 DNS 就闪亮登场了。

目前 DNS 的设计采用的是分布式、层次数据库结构，DNS 是应用层协议，通常基于 UDP 协议，端口为 53。当响应数据超过 UDP 报文长度限制（512 字节，EDNS0 可扩展至更大）或进行区域传送（Zone Transfer）时，会改用 TCP 协议以保证数据完整性。

DNS 服务器

DNS 服务器自底向上可以依次分为以下几个层级(所有 DNS 服务器都属于以下四个类别之一):

• 根 DNS 服务器。根 DNS 服务器提供 TLD 服务器的 IP 地址。目前世界上只有 13 组根服务器，我国境内目前仍没有根服务器。
• 顶级域 DNS 服务器（TLD 服务器）。顶级域是指域名的后缀，如com、org、net和edu等。国家也有自己的顶级域，如uk、fr和ca。TLD 服务器提供了权威 DNS 服务器的 IP 地址。
• 权威 DNS 服务器。在因特网上具有公共可访问主机的每个组织机构必须提供公共可访问的 DNS 记录，这些记录将这些主机的名字映射为 IP 地址。
• 本地 DNS 服务器。每个 ISP（互联网服务提供商）都有一个自己的本地 DNS 服务器。当主机发出 DNS 请求时，该请求被发往本地 DNS 服务器，它起着代理的作用，并将该请求转发到 DNS 层次结构中。严格说来，不属于 DNS 层级结构。

世界上真的只有 13 台根服务器吗？ 这是一个流传已久的技术误解。如果你在网上搜索，仍能看到许多陈旧文章宣称“全球仅有 13 台根服务器，且全部由美国控制”。

事实并非如此。

最初在设计 DNS（域名系统）架构时，受限于早期 IPv4 数据包的大小限制（UDP 报文需控制在 512 字节以内），预留给根服务器地址的空间确实只够容纳 13 个 IP 地址，每个 IP 地址对应一个不同的根 DNS 服务器。这 13 个地址分别被命名为 a.root-servers.net 到 m.root-servers.net。

虽然逻辑上只有 13 个 IP 地址，但随着互联网规模的爆发，物理上的“单一服务器”早已无法承载全球的查询压力。为了提升 DNS 的可靠性、安全性和响应速度，技术人员引入了 IP 任播（Anycast） 技术。

通过任播技术，每一个逻辑 IP 地址背后都可以对应成百上千台分布在全球各地的物理服务器。当你发起查询请求时，互联网路由协议（BGP）会自动将请求引导至地理位置或网络路径上离你最近的那台物理实例。

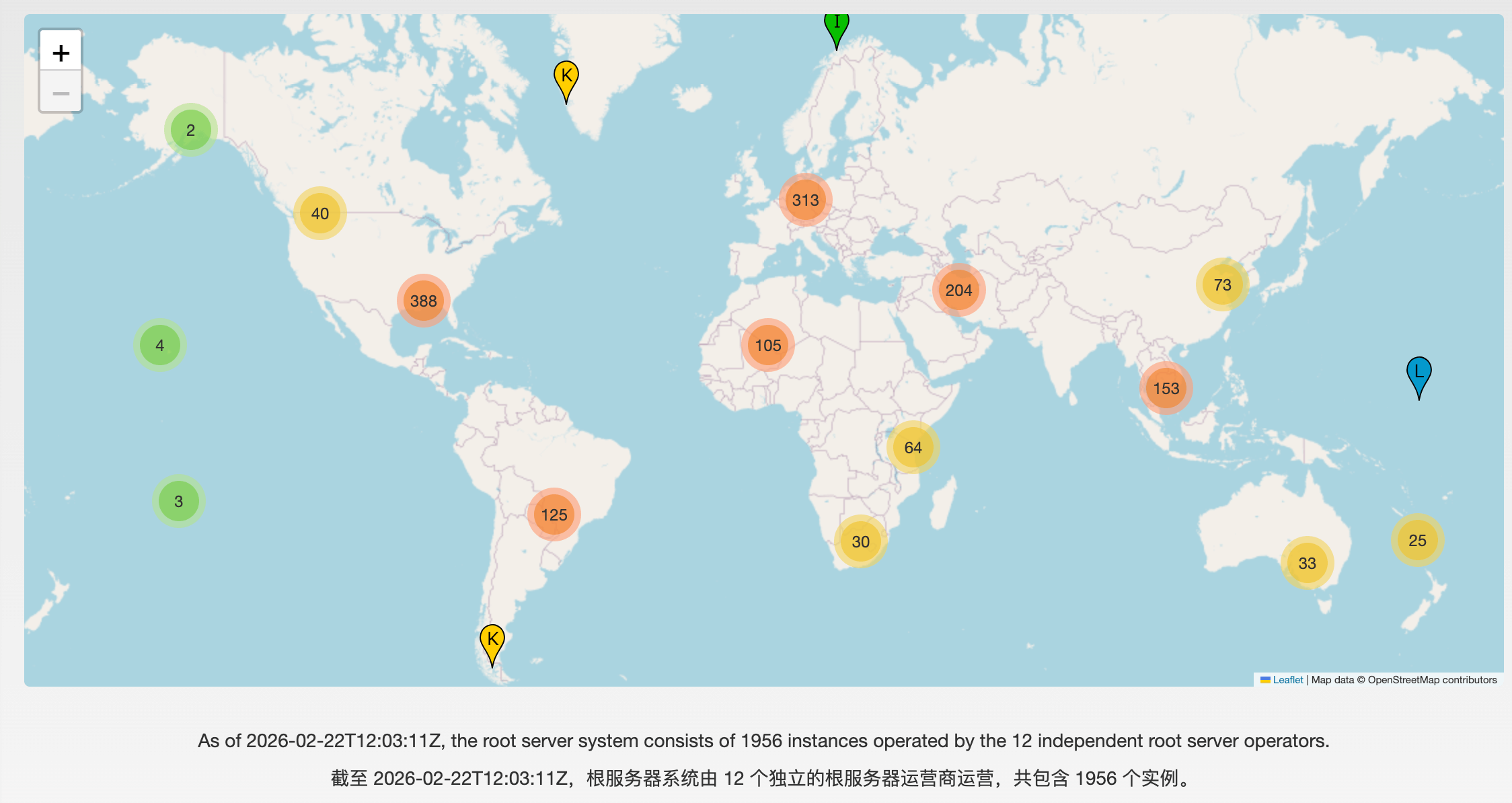

截止到 2023 年底，全球根服务器物理实例总数已超过 1700 台。根据 Root-Servers.org 的最新实时监测数据，到 2026 年，全球根服务器物理实例已突破 1900+ 台，并正向 2000 台大关迈进。

DNS 工作流程

以下图为例，介绍 DNS 的查询解析过程。DNS 的查询解析过程分为两种模式：

• 迭代
• 递归

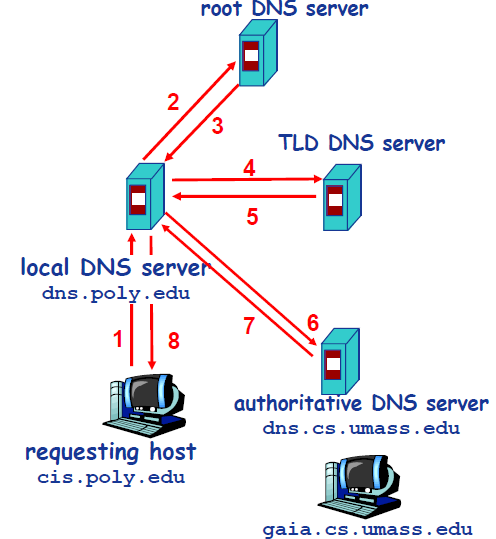

下图是实践中常采用的方式，从请求主机到本地 DNS 服务器的查询是递归的，其余的查询时迭代的。

现在，主机cis.poly.edu想知道gaia.cs.umass.edu的 IP 地址。假设主机cis.poly.edu的本地 DNS 服务器为dns.poly.edu，并且gaia.cs.umass.edu的权威 DNS 服务器为dns.cs.umass.edu。

1. 首先，主机cis.poly.edu向本地 DNS 服务器dns.poly.edu发送一个 DNS 请求，该查询报文包含被转换的域名gaia.cs.umass.edu。
2. 本地 DNS 服务器dns.poly.edu检查本机缓存，发现并无记录，也不知道gaia.cs.umass.edu的 IP 地址该在何处，不得不向根服务器发送请求。
3. 根服务器注意到请求报文中含有edu顶级域，因此告诉本地 DNS，你可以向edu的 TLD DNS 发送请求，因为目标域名的 IP 地址很可能在那里。
4. 本地 DNS 获取到了edu的 TLD DNS 服务器地址，向其发送请求，询问gaia.cs.umass.edu的 IP 地址。
5. edu的 TLD DNS 服务器仍不清楚请求域名的 IP 地址，但是它注意到该域名有umass.edu前缀，因此返回告知本地 DNS，umass.edu的权威服务器可能记录了目标域名的 IP 地址。
6. 这一次，本地 DNS 将请求发送给权威 DNS 服务器dns.cs.umass.edu。
7. 终于，由于gaia.cs.umass.edu向权威 DNS 服务器备案过，在这里有它的 IP 地址记录，权威 DNS 成功地将 IP 地址返回给本地 DNS。
8. 最后，本地 DNS 获取到了目标域名的 IP 地址，将其返回给请求主机。

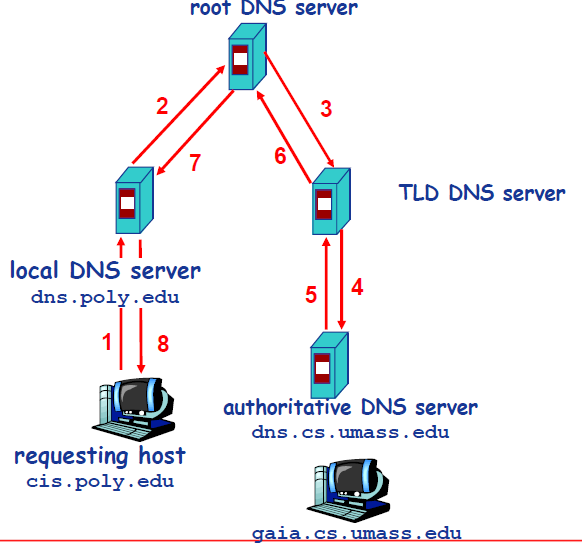

除了迭代式查询，还有一种递归式查询如下图，具体过程和上述类似，只是顺序有所不同。

另外，DNS 的缓存位于本地 DNS 服务器。由于全世界的根服务器甚少，只有 600 多台，分为 13 组，且顶级域的数量也在一个可数的范围内，因此本地 DNS 通常已经缓存了很多 TLD DNS 服务器，所以在实际查找过程中，无需访问根服务器。根服务器通常是被跳过的，不请求的。这样可以提高 DNS 查询的效率和速度，减少对根服务器和 TLD 服务器的负担。

DNS 报文格式

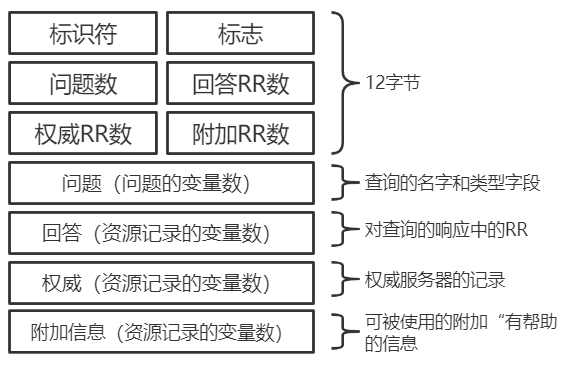

DNS 的报文格式如下图所示：

DNS 报文分为查询和回答报文，两种形式的报文结构相同。

• 标识符。16 比特，用于标识该查询。这个标识符会被复制到对查询的回答报文中，以便让客户用它来匹配发送的请求和接收到的回答。
• 标志。1 比特的”查询/回答“标识位，0表示查询报文，1表示回答报文；1 比特的”权威的“标志位（当某 DNS 服务器是所请求名字的权威 DNS 服务器时，且是回答报文，使用”权威的“标志）；1 比特的”希望递归“标志位，显式地要求执行递归查询；1 比特的”递归可用“标志位，用于回答报文中，表示 DNS 服务器支持递归查询。
• 问题数、回答 RR 数、权威 RR 数、附加 RR 数。分别指示了后面 4 类数据区域出现的数量。
• 问题区域。包含正在被查询的主机名字，以及正被询问的问题类型。
• 回答区域。包含了对最初请求的名字的资源记录。在回答报文的回答区域中可以包含多条 RR，因此一个主机名能够有多个 IP 地址。
• 权威区域。包含了其他权威服务器的记录。
• 附加区域。包含了其他有帮助的记录。

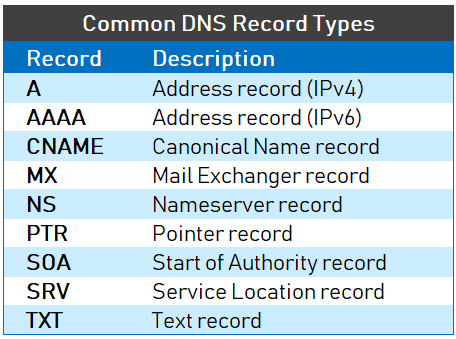

DNS 记录

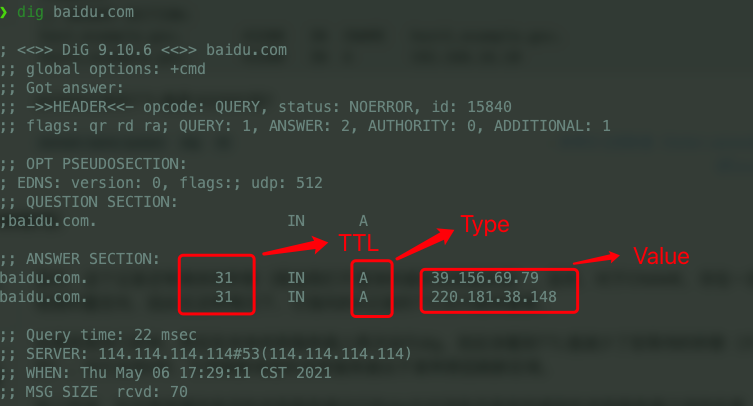

DNS 服务器在响应查询时，需要查询自己的数据库，数据库中的条目被称为 资源记录(Resource Record，RR) 。RR 提供了主机名到 IP 地址的映射。RR 是一个包含了Name, Value, Type, TTL四个字段的四元组。

TTL是该记录的生存时间，它决定了资源记录应当从缓存中删除的时间。

Name和Value字段的取值取决于Type：

• 如果Type=A，则Name是主机名信息，Value 是该主机名对应的 IP 地址。这样的 RR 记录了一条主机名到 IP 地址的映射。
• 如果 Type=AAAA （与 A 记录非常相似），唯一的区别是 A 记录使用的是 IPv4，而 AAAA 记录使用的是 IPv6。
• 如果Type=CNAME (Canonical Name Record,真实名称记录) ，则Value是别名为Name的主机对应的规范主机名。Value值才是规范主机名。CNAME 记录将一个主机名映射到另一个主机名。CNAME 记录用于为现有的 A 记录创建别名。下文有示例。
• 如果Type=NS，则Name是个域，而Value是个知道如何获得该域中主机 IP 地址的权威 DNS 服务器的主机名。通常这样的 RR 是由 TLD 服务器发布的。
• 如果Type=MX ，则Value是个别名为Name的邮件服务器的规范主机名。既然有了 MX 记录，那么邮件服务器可以和其他服务器使用相同的别名。为了获得邮件服务器的规范主机名，需要请求 MX 记录；为了获得其他服务器的规范主机名，需要请求 CNAME 记录。

CNAME记录总是指向另一则域名，而非 IP 地址。假设有下述 DNS zone：

NAME                    TYPE   VALUE
--------------------------------------------------
bar.example.com.        CNAME  foo.example.com.
foo.example.com.        A      192.0.2.23

当用户查询 bar.example.com 的时候，DNS Server 实际返回的是 foo.example.com 的 IP 地址。

参考

• DNS 服务器类型：https://www.cloudflare.com/zh-cn/learning/dns/dns-server-types/
• DNS Message Resource Record Field Formats：http://www.tcpipguide.com/free/t_DNSMessageResourceRecordFieldFormats-2.htm
• Understanding Different Types of Record in DNS Server：https://www.mustbegeek.com/understanding-different-types-of-record-in-dns-server/
